Transformatory są niezbędnym sprzętem do utrzymania stabilnego zasilania w różnych dziedzinach, w tym w produkcji przemysłowej, służbie zdrowia, systemach elektroenergetycznych, produkcji i szkolnictwie wyższym. Ponoszą oni ważną odpowiedzialność za przekształcanie-energii elektrycznej wysokiego napięcia z generatora na poziomy napięcia odpowiednie dla sprzętu i obiektów, co ma bezpośredni wpływ na bezpieczeństwo operacyjne systemu i efektywność energetyczną.
Aby sprostać wymaganiom mocy różnych obciążeń, transformatory muszą posiadać odpowiednią moc, tj. moc znamionową. Wybierając transformatory, firmy powinny wziąć pod uwagę kluczowe parametry, takie jak napięcie, prąd, częstotliwość robocza i temperatura otoczenia, aby mieć pewność, że wybrany sprzęt odpowiada rzeczywistym warunkom zastosowania. Ten post skupia się przede wszystkim na ocenie transformatora.
1. Co to jest transformator?
2. Co to jest moc transformatora?
3. Jak oceniany jest transformator?
4. Co oznacza kVA?
5. Jak określić wielkość kVA?
6. Jakie są wymiary i parametry transformatora?
7. Dlaczego moc transformatora w kVA?
8. Co wpływa na rozmiary i parametry transformatora?
9. Jakie są współczynniki wymiarowania transformatora?
10. Jakie są standardowe rozmiary transformatorów?
11. Co to jest MVA?
12. Jak przeliczyć kVA na MVA?
13. Jak obliczyć MVA?
14. Jak określić napięcie obciążenia?
15. Jak określić napięcie wtórne?
16. Jak określić napięcie pierwotne?
17. Dlaczego moc transformatora jest podana w kVA?
18. Dlaczego moc transformatora jest podana w kVA zamiast w kW?
19. Jaka jest różnica między kVA a kV?
20. Jakie są najczęstsze błędy przy doborze transformatorów i jak ich unikać?
21. Jakiego rozmiaru transformatora potrzebujesz?
22. Jak wybrać odpowiedni rozmiar transformatora?
Źródło:-Co to jest Transformer: LTEC

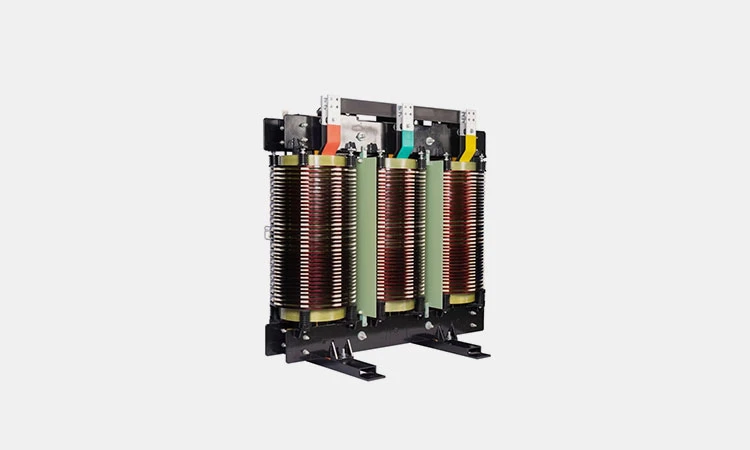

Transformatoryto kluczowe urządzenia w systemach elektroenergetycznych, umożliwiające efektywny przesył i dystrybucję energii elektrycznej. Ich podstawową funkcją jest zmiana napięcia prądu przemiennego (AC). Działają w oparciu o zasadę indukcji elektromagnetycznej i zazwyczaj składają się z uzwojenia pierwotnego i wtórnego.
Kiedy prąd przemienny przechodzi przez uzwojenie pierwotne, generuje zmienne pole magnetyczne w żelaznym rdzeniu. To pole magnetyczne indukuje następnie napięcie w uzwojeniu wtórnym, wytwarzając różne poziomy napięcia i utrzymując stałą częstotliwość zasilania poprzez regulację napięcia w razie potrzeby.

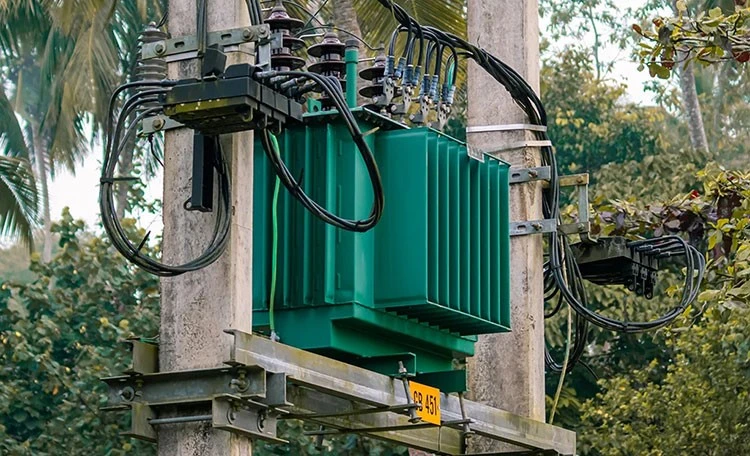

Zrozumienie wydajności znamionowej: dlaczego kVA?
Informacje o pojemności znamionowej-źródło: eshop
„Pojemność znamionowa” lub „moc znamionowa” transformatora to jego najważniejszy parametr, zwykle mierzony w kilowoltach-amperach (kVA). Nie jest to arbitralne; dzieje się tak dlatego, że straty mocy transformatora składają się głównie ze strat miedzi i strat żelaza.
kVA (moc pozorna) kompleksowo odzwierciedla zdolność transformatora do wytrzymywania całkowitego obciążenia prądowego i napięciowego. Określa bezpośrednio maksymalną moc, jaką sprzęt może bezpiecznie i stabilnie przesyłać bez przegrzania. Dlatego użycie kVA do określenia mocy zapewnia ujednolicony i bezpieczny standard pomiaru dla wszystkich użytkowników.

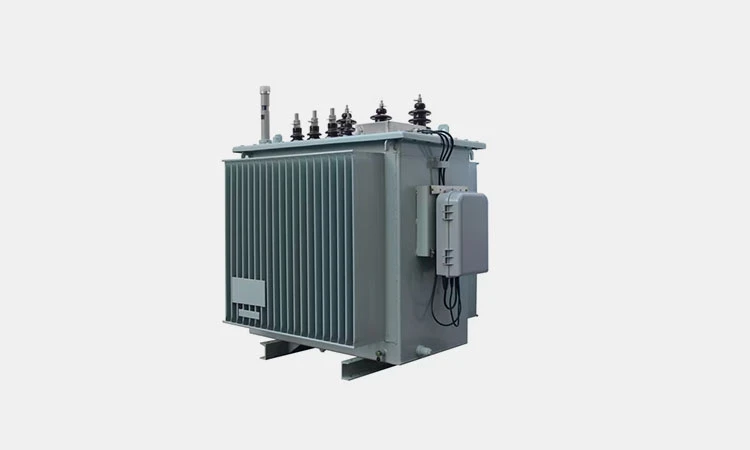

Właściwy wybór: klucz do uniknięcia uszkodzenia sprzętu
Właściwy wybór: klucz do uniknięcia uszkodzeń sprzętu-źródło: taili
W obiektach przemysłowych i handlowych kluczowe znaczenie ma dopasowanie odpowiedniej mocy transformatora do instalacji elektrycznej. Jeśli moc transformatora jest zbyt mała, nie jest on w stanie obsłużyć pełnego obciążenia, co łatwo prowadzi do przeciążenia i nieprawidłowego działania, a nawet spalenia cennego sprzętu znajdującego się dalej na linii produkcyjnej. I odwrotnie, zbyt duży transformator spowoduje zmarnowanie inwestycji początkowej i niską wydajność roboczą.
Wartości znamionowe transformatora to zbiór podstawowych parametrów określających moc roboczą transformatora i granice bezpieczeństwa, kluczowe dla zapewnienia stabilnej i wydajnej pracy systemu elektroenergetycznego. Nie jest to pojedynczy wskaźnik, ale system obejmujący wiele specyfikacji elektrycznych, skupiający się przede wszystkim na mocy, poziomie napięcia i-nośności.
Oceny transformatorów obejmują głównie trzy podstawowe, ale kluczowe specyfikacje:
Co to jest parametry znamionowe transformatora-źródło: Electrical4u
Napięcie wejściowe/wyjściowe: odnosi się do napięcia źródła, jakie może wytrzymać uzwojenie pierwotne transformatora, oraz docelowego napięcia wyjściowego uzwojenia wtórnego w warunkach-bez obciążenia. Te dwa parametry określają funkcję konwersji napięcia transformatora i są podstawową podstawą doboru wymagań sieci i sprzętu.
Moc znamionowa: jest to najważniejszy wskaźnik w systemie znamionowym, zwykle mierzony w kilowoltach-amperach (kVA). Określa maksymalną moc pozorną, jaką transformator może w sposób ciągły i bezpieczny przesyłać w określonych warunkach pracy (takich jak w określonych granicach wzrostu temperatury), bezpośrednio odzwierciedlając jego górną granicę-nośności.
Dlaczego moc znamionowa to kVA zamiast kW?
Dlaczego moc znamionowa wynosi kVA zamiast kW-: technologia elektryczna
kVA oznacza „moc pozorną”, która obejmuje „moc czynną” faktycznie wykonaną i „moc bierną” wymaganą do utrzymania pola elektromagnetycznego. Transformatory odpowiadają za dostarczenie całkowitej mocy (mocy pozornej) do obciążenia, a własny prąd magnesujący i inne elementy również generują straty.
Dlatego też użycie kVA jako jednostki znamionowej kompleksowo mierzy całkowitą-nośność wszystkich komponentów, w tym rdzenia transformatora i uzwojeń, zapewniając jednolity punkt odniesienia dla bezpiecznej pracy. Niewłaściwe użycie kW przy wyborze transformatora może łatwo doprowadzić do przeciążenia, przegrzania, a nawet uszkodzenia w wyniku zaniedbania elementów mocy biernej.
Transformatorom nie przypisuje się arbitralnie wartości znamionowej; określanie ich wydajności to systematyczny proces-decyzyjny oparty na rzeczywistym scenariuszu zastosowania. Proces ten rozpoczyna się od kompleksowej oceny następujących kluczowych elementów:
Analiza zapotrzebowania na obciążenie
Analiza zapotrzebowania na obciążenie-źródło: Electrical4u
Należy obliczyć całkowity pobór mocy wszystkich urządzeń zasilanych przez transformator i rozważyć potencjalne przyszłe potrzeby rozbudowy.
Dopasowanie napięcia systemu
Dopasowanie napięcia systemu-źródło: elektronika
Poziomy napięcia wejściowego (pierwotnego) i wyjściowego (wtórnego) muszą być jasno określone, aby zapewnić płynne połączenie między transformatorem a siecią energetyczną i urządzeniami zużywającymi.
Rozważania dotyczące współczynnika mocy
Względy współczynnika mocy-źródło: wikimedia
Współczynnik mocy systemu bezpośrednio wpływa na efektywną moc wyjściową transformatora. Niższy współczynnik mocy oznacza, że do zapewnienia tej samej rzeczywistej pracy (kW) potrzebny jest transformator o większej mocy kVA.
Wydajność operacyjna i straty
Spełniając wymagania obciążeniowe, należy dobrać transformator o najwyższej sprawności eksploatacyjnej przy typowych obciążeniach eksploatacyjnych, aby uzyskać oszczędność energii i zoptymalizowane koszty eksploatacji.
Niezbędna zdolność przeciążeniowa
Niezbędna zdolność przeciążeniowa-pozyskana: sew-eurodrive
Należy przewidzieć możliwość wystąpienia-krótkoterminowych obciążeń szczytowych lub obciążeń impulsowych (takich jak rozruch dużych silników) w systemie i zarezerwować odpowiednie marginesy przeciążenia dla transformatora.
Co oznacza kVA-źródło: allpowersolution
kVA (kilowolt-amper) to standardowa jednostka pomiaru „mocy pozornej” w systemie elektroenergetycznym. Jego wartość uzyskuje się poprzez pomnożenie napięcia (kilowolt, kV) i prądu (ampery, A) w obwodzie. Reprezentuje całkowite obciążenie elektryczne wymagane do utrzymania działania sprzętu, włączając zarówno rzeczywistą pracę, jak i zmagazynowaną energię.
Określenie odpowiedniej mocy transformatora kVA jest kluczowe dla zapewnienia stabilnej pracy systemu elektroenergetycznego.
kVA (kilowolt-amper) reprezentuje moc pozorną, a jej obliczenia opierają się na napięciu (V) i prądzie (A) systemu. W przypadku małych transformatorów powszechnie używa się jednostki VA (wolt-ampera); 1 kVA równa się 1000 VA.
Podstawowa metoda obliczeń
Podstawowa metoda obliczeniowa-źródło: googleusercontent
Istotą obliczania kVA jest uzyskanie wartości napięcia i prądu systemu, które zwykle można znaleźć na schemacie elektrycznym. Konkretny wzór różni się w zależności od rodzaju systemu zasilania:
- Obliczanie systemu jednofazowego-
W obwodzie jednofazowym-obliczenie jest stosunkowo proste. Pomnóż napięcie robocze (V) przez prąd obciążenia (A), a następnie podziel przez 1000, aby otrzymać wartość kVA.
Wzór: kVA=(V *A) / 1000
- Obliczanie systemu trójfazowego-
Obliczenia układu trójfazowego-wymagają wprowadzenia stałej 1,732 (√3), aby zrównoważyć wpływ różnicy faz trzech-faz.
Wzór: kVA=(V *A *1,732) / 1000
Kluczowe rozważania i przypadki szczególne
Same podstawowe obliczenia nie wystarczą; Aby określić ostateczną pojemność, należy wziąć pod uwagę następujące czynniki praktyczne:
- Początkowy szok
Urządzenia takie jak silniki generują podczas rozruchu prądy chwilowe znacznie przekraczające ich wartości znamionowe. Dlatego należy wprowadzić współczynnik wyjściowy (zwykle 1,25 lub 125%). Pomnóż obliczoną wartość kVA przez ten współczynnik, aby zapewnić wystarczającą pojemność buforową dla transformatora.
- Typ obciążenia
Różne typy sprzętu (np. sprzęt do obrazowania medycznego, duże silniki) mają znacząco różne wymagania dotyczące zasilania. W przypadku obciążeń specjalnych zaleca się konsultację z profesjonalnym dostawcą transformatorów.
- Współczynnik mocy i konwersja jednostek
Jeżeli znana jest moc obciążenia (kW), należy ją przeliczyć na kVA przy użyciu współczynnika mocy (PF, zwykle przyjmowanego jako 0,8).
Wzór przeliczeniowy: kVA=kW / PF
Na przykład urządzenie o mocy 7,5 kW wymaga około 9,375 kVA mocy transformatora.
Strategie selekcji i narzędzia praktyczne
- Zaokrąglanie
Obliczona wartość kVA zwykle nie jest standardową mocą transformatora. Przy doborze transformatora należy kierować się zasadą „zaokrąglania w górę”, wybierając model standardowy o mocy znamionowej nieco większej od wartości obliczonej (np. 10 kVA, 15 kVA itp.), aby uniknąć pracy transformatora pod pełnym obciążeniem przez dłuższy czas.
- Odwrotne obliczanie amperów
Jeśli znana jest moc i napięcie transformatora w kVA, jego maksymalny bezpieczny prąd wyjściowy można również obliczyć w odwrotnej kolejności, aby sprawdzić, czy spełnia on wymagania dotyczące obciążenia.
Wybór i ocena transformatorów to systematyczny proces-decyzyjny oparty na rzeczywistych potrzebach systemu elektroenergetycznego, opierający się przede wszystkim na następujących podstawowych wymiarach:
Kluczowe kryteria wyboru
- Analiza zapotrzebowania na obciążenie
Analiza zapotrzebowania na obciążenie-źródło: Energysentry
Podstawowym zadaniem jest dokładne obliczenie całkowitej mocy całego sprzętu elektrycznego i przewidzenie potencjalnych przyszłych potrzeb w zakresie rozbudowy, zapewniając, że moc transformatora będzie w stanie spełnić-długoterminowe wymagania operacyjne.
- Dopasowanie napięcia systemu
Należy koniecznie zadbać o to, aby napięcia znamionowe strony pierwotnej i wtórnej transformatora były w pełni zgodne z poziomami napięć sieci elektroenergetycznej i urządzeń odbiorczych.
- Uwzględnienie współczynnika mocy
Niższy współczynnik mocy systemu prowadzi do zwiększonego prądu całkowitego; dlatego też dla tej samej mocy czynnej należy dobrać transformator o większej mocy kVA.
- Wydajność i zdolność przeciążeniowa
Wydajność i obciążalność-źródło: Researchgate
Transformatory-o wysokiej wydajności zmniejszają straty operacyjne, ale są droższe. Jednocześnie transformator musi być w stanie wytrzymać krótkotrwałe-obciążenia szczytowe, a jego konstrukcja przeciążeniowa musi spełniać wymagania potencjalnych obciążeń impulsowych w systemie.
- Ustalenie oceny
Po uwzględnieniu powyższych czynników ostatecznie określa się standardową moc znamionową w kVA (kilowoltach-amperach). Wartość ta wskazuje maksymalną moc pozorną, jaką transformator może przenosić podczas pracy ciągłej, nie przekraczając dopuszczalnych granic materiału izolacyjnego.
Krótko mówiąc, znamionowa wartość kVA stanowi granicę mocy zapewniającą bezpieczną pracę transformatora i stanowi ilościową reprezentację wymagań dotyczących obciążenia oraz standardów produkcji sprzętu.
Transformatory są podstawowym wyposażeniem systemów elektroenergetycznych, a metody oceny ich mocy opierają się na głębokich zasadach inżynieryjnych.
W odróżnieniu od powszechnie stosowanej jednostki „kilowaty” do pomiaru faktycznie wykonanej pracy, transformatory jednolicie przyjmują „kilowolt-amperów” (kVA) jako jednostkę znamionową.
Główne powody są następujące:
Główny powód: Ocena wydajności musi być niezależna od charakterystyki obciążenia
Główny powód-źródło: Electrical4u
Jako urządzenie do przesyłania energii transformator musi być w stanie obsłużyć różne rodzaje dalszych obciążeń elektrycznych. Obciążenia te mogą mieć bardzo różne współczynniki mocy; niektóre są rezystancyjne, inne indukcyjne lub pojemnościowe.
„Kilogramy” przedstawiają jedynie faktycznie wykonaną moc czynną, nie odzwierciedlają mocy biernej zużywanej podczas ustalania pola magnetycznego.
Transformator podawany w kilowatach może z łatwością obsłużyć obciążenia o wysokim współczynniku mocy, ale podłączony do obciążeń o niskim współczynniku mocy może spowodować przeciążenie z powodu zwiększonego prądu całkowitego. Z drugiej strony kVA (moc pozorna) w pełni obejmuje zarówno komponenty aktywne, jak i reaktywne, zapewniając ujednolicony i bezpieczny benchmark wydajności dla wszystkich możliwych warunków obciążenia, zapewniając wszechstronność i niezawodność zastosowań transformatorów.
Mechanizm wewnętrzny: Straty są określane przez napięcie i prąd i są niezależne od współczynnika mocy
Mechanizm wewnętrzny-źródło: vietnamtransformer
Transformatory generują podczas pracy głównie dwa rodzaje strat: straty w żelazie (związane z rdzeniem magnetycznym, określone przez napięcie) i straty w miedzi (związane z uzwojeniami, określone przez prąd). Te dwa rodzaje strat są łącznie przekształcane w ciepło, wyznaczając granicę wzrostu temperatury transformatora.
Kluczową kwestią jest to, że wielkość tych strat wewnętrznych zależy wyłącznie od napięcia na zaciskach i przepływającego przez nie prądu i nie ma bezpośredniego związku ze współczynnikiem mocy obciążenia (tj. kątem fazowym między napięciem a prądem). kVA jest dokładnie iloczynem napięcia i prądu.
Dlatego użycie go do kalibracji wydajności może bezpośrednio i dokładnie odzwierciedlać granicę nagrzewania transformatora, określając w ten sposób jego maksymalną bezpieczną granicę roboczą.
Praktyka doboru: Jak wybrać na podstawie kVA
Praktyka doboru: jak wybierać na podstawie kVA-źródło: ikrorwxhipomlp5m
Po zrozumieniu zasady, podczas faktycznego wyboru użytkownicy muszą określić wartość kVA transformatora w oparciu o całkowite zapotrzebowanie mocy pozornej swojego systemu.
Podstawowe obliczenia: dla systemu trójfazowego-wymagana kVA ≈ (napięcie obciążenia V * prąd obciążenia A *1,732) / 1000.
Zaokrąglanie w górę: Obliczona wartość kVA zwykle nie jest specyfikacją standardową. Należy wybrać standardowy transformator o mocy znamionowej nieco większej niż wartość obliczona, aby zachować margines bezpieczeństwa na możliwy przyszły wzrost obciążenia.
Określenie wielkości i wartości znamionowych transformatora zależy przede wszystkim od synergistycznego efektu następujących kluczowych parametrów:
Moc (kVA/MVA)
Moc (kVA/MVA)-źródło: Scotech-elektryczne
Jest to podstawowy czynnik określający fizyczny rozmiar transformatora. Im większa moc pozorna do przesłania, tym większe musi być-przekrój poprzeczny rdzenia i parametry przewodu uzwojenia, co bezpośrednio prowadzi do wzrostu rozmiarów i masy sprzętu.
Natężenie napięcia i prądu
Poziom napięcia roboczego określa wymagania projektowe systemu izolacyjnego; wyższe napięcia zwiększają odległość izolacji i złożoność konstrukcji. Jednocześnie prąd znamionowy wpływa bezpośrednio- na pole przekroju poprzecznego przewodów uzwojenia i na konfigurację układu chłodzenia.
Środowisko pracy i wymagania dotyczące wydajności
Częstotliwość robocza (np. 50 Hz/60 Hz) wpływa na dobór materiałów rdzenia i konstrukcję obwodu magnetycznego. Co więcej, limity wzrostu temperatury transformatora i wymagania dotyczące rozpraszania ciepła bezpośrednio ograniczają jego gęstość mocy-przy tej samej wydajności, transformatory o wyższych wymaganiach dotyczących rozpraszania ciepła często wymagają większej powierzchni lub solidniejszej konstrukcji chłodzenia.
Parametry te łącznie stanowią kompletną granicę techniczną, ostatecznie określając fizyczne wymiary transformatora i różne wartości znamionowe wskazane na jego tabliczce znamionowej.
Jakie są czynniki doboru transformatora? Źródło-: metapowersolutions
Wybierając transformator do systemu elektroenergetycznego, należy kompleksowo ocenić następujące podstawowe czynniki, aby zapewnić jego bezpieczną, wydajną i długoterminową-pracę:
Załaduj charakterystykę
Charakterystyka obciążenia-źródło: dalroad
Dokładnie oblicz obecną całkowitą obciążalność i oszacuj przyszłe potrzeby rozbudowy, aby zarezerwować rozsądny margines mocy dla transformatora.
Parametry systemu
Upewnij się, że napięcie znamionowe, częstotliwość i inne parametry transformatora są w pełni zgodne z siecią energetyczną i urządzeniami zużywającymi.
Środowisko operacyjne
Ocenić warunki wentylacji i temperaturę otoczenia w miejscu instalacji, ponieważ czynniki te bezpośrednio wpływają na zdolność odprowadzania ciepła i moc znamionową transformatora.
Typ obciążenia
Należy przeanalizować, czy obciążenie działa w sposób ciągły i stabilny, czy też występują sporadyczne przepięcia, ponieważ to określi wymaganą zdolność przeciążeniową transformatora.
Jakie są standardowe rozmiary transformatorów?-źródło: elscotransformers
Aby uprościć proces selekcji i zapewnić kompatybilność sprzętu, branża transformatorów opracowała ustandaryzowane serie mocy. Te predefiniowane poziomy kVA (takie jak 3, 6, 9, 15, 30, 37,5, 45, 75, 112,5, 150, 225, 300, 500, 750, 1000 itd.) obejmują szeroki zakres zastosowań, od lekkich obiektów komercyjnych po ciężki przemysł.
Proces selekcji opiera się na zasadzie „zaokrąglania w górę”: gdy obliczone zapotrzebowanie mieści się pomiędzy dwiema wydajnościami standardowymi, należy wybrać model standardowy najbliższy wartości teoretycznej i większy od niej.
Na przykład obciążenie 52,5 kVA wymaga transformatora 75 kVA. Taki sposób doboru zapewnia bezpieczną pracę obciążenia przy jednoczesnym zachowaniu natychmiastowej użyteczności sprzętu i wymienności systemów. W przypadku ekstremalnych i specjalnych wymagań wykraczających poza zakres standardowy można szukać rozwiązań niestandardowych.
Pochodzenie MVA-: evernewtransformer
MVA to jednostka miary wydajności systemu elektroenergetycznego; 1 MVA równa się 1000 kVA. Podobnie jak kVA, MVA reprezentuje moc pozorną, która jest iloczynem napięcia i prądu systemu.
Jednostka ta jest używana przede wszystkim do wskazywania mocy urządzeń o dużej mocy. Gdy wartości znamionowe urządzeń, takich jak transformatory i generatory, przekraczają zakres kVA, jako jednostkę miary powszechnie stosuje się MVA i często można go spotkać w elektrowniach, systemach przesyłowych i dystrybucyjnych oraz dużych projektach przemysłowych.
Jak przekonwertować kVA na MVA-źródło: technologia elektryczna
Konwersja pomiędzy kVA (kilowolt-amper) i MVA (megawolt-amper) opiera się na systemie opartym na jednostkach-: 1 MVA=1000 kVA.
Dlatego, aby przeliczyć kVA na MVA, wystarczy podzielić wartość kVA przez 1000. Na przykład 3750 kVA odpowiada 3,75 MVA. W zastosowaniach praktycznych wynik można zaokrąglić do najbliższej cyfry, aby zapewnić wymaganą precyzję.
Jak obliczyć MVA-pochodzące z: materiałów elektrycznych
Aby obliczyć moc MVA (megawolta-ampera) trójfazowego transformatora, najpierw użyj wzoru na kVA: pomnóż napięcie sieciowe (V) i prąd sieciowy (A) przez współczynnik 1,732, a następnie podziel przez 1000, aby otrzymać wartość kVA. Następnie podziel wynik przez 1000, aby przeliczyć go na MVA.
Na przykład, jeśli obliczona moc transformatora wynosi 12,99 kVA, jego moc MVA wynosi 0,01299 MVA. W zastosowaniach praktycznych, gdy wartość mocy jest mała, dla ułatwienia wyrażania mocy zwykle nadal używa się kVA jako jednostki znamionowej.
Jak określić napięcie obciążenia-źródło: googleusercontent
Określenie napięcia obciążenia jest podstawowym krokiem w doborze transformatora i projektowaniu obwodów, osiąganym głównie dwiema metodami:
Bezpośrednie konsultowanie dokumentów projektowych
Najbardziej bezpośrednim sposobem jest sprawdzenie schematu instalacji elektrycznej lub tabliczki znamionowej urządzenia, która wyraźnie wskaże normalną wartość napięcia roboczego obciążenia.
Obliczenia przy użyciu znanych parametrów
Gdy znana jest moc znamionowa transformatora (kVA) i prąd obciążenia (A), napięcie można obliczyć wstecz, korzystając ze wzoru na moc. Wzór wyprowadzający dla układu jednofazowego-jest następujący:
Napięcie (V)=kVA * 1000 / prąd (A)
Na przykład, gdy transformator 75 kVA dostarcza energię do obciążenia 312,5 ampera, jego napięcie obciążenia oblicza się w następujący sposób: 75 * 1000 / 312.5=240 woltów. Metoda ta jest szczególnie odpowiednia na etapie weryfikacji systemu lub projektowania schematu.
Jak określić źródło napięcia wtórnego-: eepower
Napięcie wyjściowe uzwojenia wtórnego transformatora nie jest ustalane arbitralnie, ale zależy od jego podstawowych zależności elektromagnetycznych. Podstawową zasadą jest to, że stosunek napięcia między uzwojeniem pierwotnym i wtórnym jest równy ich współczynnikowi zwojów.
Konkretny wzór obliczeniowy to: V2=V1 * (N2 / N1). Gdzie V1 i N1 reprezentują napięcie i liczbę zwojów w uzwojeniu pierwotnym, a V2 i N2 reprezentują napięcie i liczbę zwojów w uzwojeniu wtórnym.
Na przykład transformator z uzwojeniem pierwotnym składającym się z 300 zwojów i napięciem wejściowym 10 woltów będzie miał napięcie wyjściowe 10 woltów, jeśli uzwojenie wtórne ma 150 zwojów.
Napięcie wyjściowe będzie wówczas wynosić: 10 woltów * (150/300)=5 woltów. Dostosowując współczynnik zwojów, można uzyskać pożądane napięcie wtórne.
Jak określić pierwotne napięcie-: elektronika
Napięcie pierwotne transformatora można określić, analizując znane wtórne parametry elektryczne w oparciu o zasadę zachowania energii. Podstawowa zależność polega na tym, że napięcie i prąd w uzwojeniu pierwotnym i wtórnym są odwrotnie proporcjonalne.
Konkretny wzór obliczeniowy jest następujący: Napięcie pierwotne (V₁)=Napięcie wtórne (V₂) *(Prąd wtórny (I₂) / Prąd pierwotny (I₁)).
Przykładowo, jeśli zmierzony prąd wtórny wynosi 4A, a napięcie wynosi 10V, a prąd pierwotny wynosi 6A, to podstawienie tych wartości do wzoru daje: 10V*(4A/6A) ≈ 6,667V, co daje wymagane napięcie robocze po stronie pierwotnej. Metoda ta stanowi praktyczne narzędzie do projektowania systemów i diagnostyki usterek.
Zastosowanie kVA jako jednostki znamionowej transformatorów zależy zarówno od ich właściwości fizycznych, jak i wymagań technicznych, przede wszystkim z następujących powodów:
Odzwierciedlenie rzeczywistej nośności sprzętu
kVA reprezentuje moc pozorną, która jest iloczynem napięcia i prądu. Jako urządzenie do przenoszenia energii uzwojenia i rdzeń transformatora muszą wytrzymywać łączne naprężenia wynikające z całkowitego prądu i napięcia, niezależnie od rzeczywistej mocy czynnej zużywanej przez obciążenie. Użycie kVA bezpośrednio odzwierciedla ten fizyczny limit.
Zapewnienie uniwersalności i bezpieczeństwa
Różne obciążenia mają różne współczynniki mocy. Jeśli używane są wartości znamionowe w kW, ten sam transformator może zostać przeciążony z powodu zwiększonego prądu, gdy jest podłączony do obciążenia o niskim współczynniku-mocy-. Wartość znamionowa kVA stanowi ujednolicony punkt odniesienia dla wszystkich typów obciążeń, zasadniczo zapewniając bezpieczną pracę sprzętu w różnych warunkach.
Dopasowanie wymagań projektowych systemu
Planowanie systemu elektroenergetycznego i ustawienia zabezpieczeń opierają się na parametrach napięcia i prądu. Stosowanie kVA, jednostki niezależnej od współczynnika mocy, ułatwia inżynierom bezpośrednie dopasowywanie wydajności systemu,-obliczenia zwarciowe i koordynację zabezpieczeń, upraszczając proces projektowania.
Ta metoda kalibracji zapewnia, że transformator może sprostać różnorodnym wymaganiom mocy, pozostając zawsze w bezpiecznym zakresie roboczym.
Dlaczego moc transformatora jest podawana w kVA, a nie w kW-: nastawienie inżynieryjne
Transformatory wykorzystują kVA (kilowolty-amperów) zamiast kW (kilowaty) jako jednostkę mocy, a decyzja ta jest ustalana wspólnie na podstawie ich właściwości fizycznych i wymagań aplikacji inżynieryjnych. Główne powody są następujące:
Podstawowe potrzeby reprezentacji zdolności:
kVA reprezentuje moc pozorną, iloczyn napięcia i prądu systemu. Jako sprzęt do przesyłania energii rdzeń i uzwojenia transformatora muszą wytrzymywać całkowite obciążenie elektromagnetyczne pod połączonym działaniem napięcia i prądu. Użycie kVA bezpośrednio odzwierciedla tę fizyczną granicę, zapewniając bezpieczną pracę w ramach wydajności projektowej.
Niezależność współczynnika mocy
kW oznacza moc czynną, czyli energię faktycznie zużytą do pracy. Jednakże współczynnik mocy (odzwierciedlający efektywność konwersji energii) obciążeń jest bardzo zróżnicowany. Jeśli wartość znamionowa jest wyrażona w kW, ten sam transformator podłączony do obciążenia o niskim-mocy-współczynniku będzie przeciążony z powodu zwiększonego prądu całkowitego. Wartość znamionowa kVA jest wolna od ograniczeń współczynnika mocy, zapewniając ujednolicony i bezpieczny benchmark wydajności dla wszystkich typów obciążeń.
Praktyczność w projektowaniu inżynierskim
Planowanie systemu elektroenergetycznego, konfiguracja zabezpieczeń i dobór sprzętu opierają się na parametrach napięcia i prądu. Użycie kVA, jednostki niezależnej od współczynnika mocy, umożliwia inżynierom bezpośrednie dopasowanie wydajności systemu i obliczenia-zwarciowe, znacznie upraszczając proces projektowania i poprawiając niezawodność rozwiązania.
Ta metoda kalibracji zapewnia stabilną pracę transformatorów w różnych warunkach obciążenia, co ma fundamentalne znaczenie dla bezpiecznej i wydajnej pracy systemów elektroenergetycznych.
Jaka jest różnica między kVA a źródłem kV-: media
kVA (kilowolt-amper) i kV (kilowolt) to dwie zupełnie różne wielkości fizyczne w systemie elektroenergetycznym.
kV (napięcie):Mierzy różnicę potencjałów, tj. „ciśnienie”, które napędza przepływ prądu; jest to parametr stanu obwodu.
kVA (moc pozorna):Mierzy moc urządzenia; jest to iloczyn napięcia i prądu, reprezentujący całkowitą obciążalność elektryczną, jaką może zapewnić transformator lub generator.
Krótko mówiąc, kV reprezentuje „natężenie” energii elektrycznej, podczas gdy kVA oznacza „całkowitą ilość” energii elektrycznej; nie należy ich mylić.
Typowe błędy przy doborze transformatorów i sposoby ich unikania-źródło: gz-supplies
Niewłaściwy dobór transformatora może łatwo doprowadzić do przeciążenia i przedwczesnych awarii. Główne pułapki są trojakie: niedoszacowanie nośności, ignorowanie przyszłych potrzeb rozbudowy i lekceważenie wpływu środowiska instalacji na rozpraszanie ciepła.
Strategie łagodzące obejmują: dokładne obliczenie bieżących i oczekiwanych obciążeń oraz uwzględnienie marginesów, wybór odpowiedniego modelu w oparciu o wentylację miejsca i warunki wzrostu temperatury oraz opracowanie planu regularnych inspekcji. Dzięki systematycznemu planowaniu można znacznie poprawić niezawodność i żywotność transformatora.
Jakiego rozmiaru transformatora potrzebujesz-. Źródło: linkwellelectrics
Wybór odpowiedniej mocy transformatora wymaga systematycznej oceny obejmującej następujące podstawowe etapy:
Dokładnie oblicz zapotrzebowanie na obciążenie
Oblicz całkowity prąd znamionowy wszystkich urządzeń elektrycznych, biorąc pod uwagę ich cykle pracy i współczynniki jednoczesności. Będzie to stanowić podstawę do obliczeń obciążenia.
Potwierdź dopasowanie napięcia systemu
Upewnij się, że napięcie znamionowe strony pierwotnej i wtórnej transformatora jest całkowicie zgodne z poziomami napięcia w sieci energetycznej i sprzęcie elektrycznym.
Pozwól na margines bezpieczeństwa i przyszłego wzrostu
Dobór powinien odbywać się zgodnie z zasadą „dopasowania w górę”. Przykładowo przy obliczaniu obciążenia 90 kVA należy wybrać standardowy transformator 100 kVA zamiast 75 kVA. Zapobiega to starzeniu się izolacji na skutek przeciążenia, a także zapewnia margines bezpieczeństwa na wypadek przyszłego wzrostu obciążenia.
Prawidłowy wybór jest kluczowym warunkiem zapewnienia-długoterminowej, stabilnej pracy transformatora i uniknięcia nieoczekiwanych przerw w dostawie prądu.
Jak wybrać odpowiedni rozmiar transformatora-źródło: tameson
Oto kilka aspektów, które należy wziąć pod uwagę:
Krok 1: Zdefiniuj podstawowe wymagania
Najpierw potwierdź wymagane napięcie wyjściowe i częstotliwość roboczą (zwykle 50 Hz w Chinach) i oszacuj całkowity prąd obciążenia. Stanowią one podstawę doboru transformatora.
Krok 2: Racjonalnie planuj wydajność
Określ wymaganą wartość VA lub kVA na podstawie całkowitej mocy sprzętu. Zaleca się wybrać model nieco większy od obliczonej wartości, pozostawiając około 20% marginesu. Pozwala to na przyszłą rozbudowę i zapewnia płynną pracę transformatora.
Krok 3: Zwróć uwagę na szczegóły instalacji
Aby mieć pewność, że transformator będzie mógł zostać bezpiecznie zainstalowany, należy zwrócić uwagę na ograniczenia dotyczące rozmiaru i nośności-miejsca instalacji. Weź również pod uwagę temperaturę i wilgotność środowiska pracy i wybierz odpowiedni poziom ochrony.
Krok 4: Zrównoważ koszty i korzyści
W ramach Twojego budżetu wybranie bardziej wydajnego modelu może skutkować nieco wyższą inwestycją początkową, ale-w dłuższej perspektywie oszczędności energii będą znaczne.
Dzięki tym wnikliwym rozważaniom można znaleźć najbardziej odpowiedni transformator, dzięki czemu będzie on niezawodnym i stabilnym kamieniem węgielnym Twojego systemu.
Wybór odpowiedniego transformatora do systemu elektroenergetycznego jest jak wybór niezawodnego partnera w podróży. Właściwy wybór nie tylko zapewnia stabilność prądu, ale także determinuje przyszłą płynność. Kiedy kompleksowo rozważysz wymagania dotyczące obciążenia i przyszły rozwój oraz zrozumiesz znaczenie kVA, możesz z pewnością wybrać najbardziej odpowiedni transformator. Będzie cicho chronić Twój system zasilania, zapewniając stabilne i niezawodne wsparcie zasilania dla wszystkich urządzeń. Jeśli masz dodatkowe pytania, skontaktuj się z nami.
